、产品概述及相关功能、特点

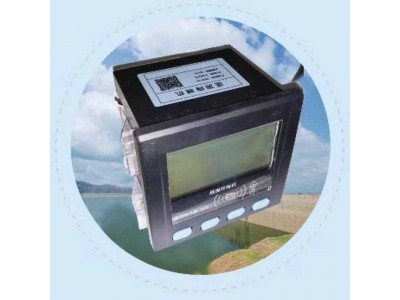

遥测终端机集传统水文遥测终端机功能与 2.5G/3G/4G 传输功能于一体，实现水文/水资源等数据的采集、存储、显示、控制、 报警及传输等综合功能。 该产品采用高性能的工业级 32 位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供翻斗式雨量计接口、 RS232、RS485、模拟量输入、开关量输入和开关量 输出接口，可满足各种不同水文/水资源及其它应用需求。 该产品可广泛应用于各种水利信息化建设领域，如水文、水资源、 水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。
1.1、产品遵循标准
SL180-2015 水文遥测终端机
SL426-2008 水资源监控设备基本技术条件u
u SL61-2003 水文自动测报系统技术规范
u SZY203-2012 水资源监测设备技术要求
u SZY205-2012 水资源监测设备质量检验
1.2、产品符合规约
u SL651-2014 《水文监测数据通信规约》
u SZY206-2016 《水资源监测数据传输规约》
1.3、产品主要功能特点
Ø 专门为工业无线远程数据传输应用开发的一款基于移动GPRS网络通信终端、主要针对气象、环保、水利、交通等行业部门的工业应用；
Ø 超低功耗设计，休眠情况下整机电流<10mA；
Ø 用户可以根据情况自行选配GPRS模块或CDMA模块，方便集成不同的运营商网络；
Ø 内外看门狗技术，确保系统不死机；
Ø 支持Modbus协议，可以抄读智能水表、水位计、流量计等多种仪表；
Ø 支持透传模式，方便上位机实时抄表；
Ø 支持数据超限报警机制，数据超过阈值时可以通过短信或GPRS加报；
Ø 支持电压检测，可以随时了解终端当前电池电压；
Ø 精确的实时时钟并自带后备电池，同时支持远程校时；
Ø 内部已集成《水文监测通信规约》，其余协议可根据用户需求定制；
Ø 支持软件远程升级；
Ø 支持双频GSM/GPRS/CDMA，支持短信息、GPRS/CDMA通信、卫星通信；
Ø 内嵌TCP/IP协议栈，通过移动G网进入公共互联网，终端无需主机即可通信，更加方便地集成到您的系统中；
Ø 支持静态固定IP，任何地点的任何一台接入公共互联网的具有固定IP或者动态域名的计算机经过授权，均可接收本设备发送的数据；
Ø 可以同时向1～4个静态固定IP发送数据；
Ø 支持主备数据传输通道，GPRS通信为主数据通道，短信息和卫星通信为辅助备用数据通道；
Ø RTU配合雨量计、水位计等测量传感器组成水文信息观测站，采集的水文数据通过移动GPRS通信网实现信息传输。其性能符合国家无线电管理规定和技术标准，以及国家水文测报遥测装置相关标准要求；
Ø RTU自带数据记录功能，通过设置或者编程可以实现定时、定量记录存储。记录数据掉电不丢失。记录数据可以现场或远程读取；
Ø RTU定时连接发送数据模式，不需要实时在线，每月累计流量小，费用低；
Ø 设备按照低功耗设计，蓄电池供电，小型太阳能板充电，适合野外无电源供应的环境使用；
Ø 采用先进电源技术，供电电源适应范围宽，设备稳定可靠，可安装于室内或室外环境；
Ø RTU带有2路电源输出，可为传感设备提供工作电源；
Ø 优化电磁兼容设计，适合电磁环境恶劣和要求较高的应用需求；
Ø 体积小，重量轻，美观坚固，适合嵌入式应用。
1.5、产品稳定特性
Ø 采用高性能工业级无线模块；
Ø 采用高性能工业级 32 位通信处理器；
Ø 宽电源输入（DC 5~36V）；
Ø WDT 看门狗设计，保证系统稳定；
Ø RS232/RS485 接口内置 15KV ESD 保护；
Ø SIM/UIM 卡接口内置 15KV ESD 保护；
Ø 电源接口内置反相保护和过压保护；
Ø 天线接口防雷保护（可选）。
二、产品规格
2.1、无线参数
|
项 目 |
内 容 |
|
无线模块 |
工业级无线模块 |
|
标准及频段 |
支持 EGSM900/GSM1800MHz 双频，可选 GSM850/900/1800/1900MHz 四频 支持 GSM phase 2/2+ |
|
|
|
|
发射功率 |
GSSMSM850/900：<33dBm GSM1800/1900：<30dBm |
|
接收灵敏度 |
<-107dBm |
2.2、硬件系统
|
项 目 |
内 容 |
|
CPU |
工业级 32 位通信处理器 |
|
数据存储 Flash |
8MB |
2.3、接口类型
|
项 目 |
内 容 |
|
串口 |
1 个 RS232 和 3 个 RS485 接口，内置 15KV ESD 保护： |
|
指示灯 |
具有系统和网络指示灯 |
|
天线接口 |
标准 SMA 阴头天线接口，特性阻抗 50 欧 |
|
SIM卡接口 |
支持 1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护，标准sim卡或者焊接式物联卡 |
|
LCD 屏 |
128*64 点阵液晶显示屏 |
|
键盘 |
标准 3*4 键盘 |
|
应用接口 |
6路开关量输入，可配置成脉冲输入。 |
|
4路模拟量输入接口（支持 4-20mA 电流信号输入，或者 0-5V 电压信号输入） |
|
|
2 路继电器输出接口 （240VAC 7A） |
|
|
2 路受控输出电源（输出电压值与设备供电电压相同，默认 12V） |
|
|
3路RS485接口，1路RS232接口，1路蓝牙接口 |
2.4、供电
|
项 目 |
内 容 |
|
标准电源 |
DC 12V/1.5A |
|
供电范围 |
DC 5~36V |
|
待机电流 |
<5mA (12V) |
|
工作电流 |
<50mA (12V) |
2.5、物理特性
|
项 目 |
内 容 |
|
外壳 |
金属外壳，保护等级 IP30。外壳和系统安全隔离，特别适合工控现场应用 |
|
外形尺寸 |
237×139×30mm。(长 x 宽 x 高，不包括天线和安装件) |
|
重量 |
重量小于250g（主机） |
2.6、其它参数
|
项 目 |
内 容 |
|
工作温度 |
-35~+75ºC（-31~+167℉） |
|
储存温度 |
-40~+85ºC（-40~+185℉） |
|
相对湿度 |
95%(无凝结) |
三、操作说明
3.1、基本参数配置
按“OK”键进入
1. 基本参数设置
2. 采样接口设置
3. 测试模式
4. 退出
