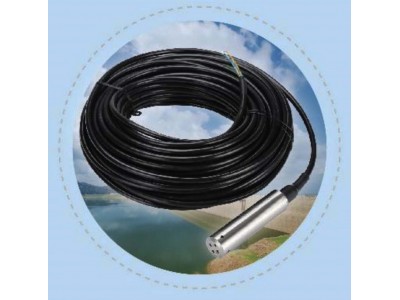

产品系列丰富，广泛应用于工业过程、水文水利、地质勘探等行业的液位测量。
系列主要特点
l 高品质硅压阻测量元件
l 数字化补偿、无因机械振动电位器造成的偏移
l 电源反接保护、过电压保护
l 抗浪涌、电磁干扰
l 全不锈钢密封结构，IP68防护
技术参数
|
主要性能指标 |
|
|
测量精度 |
±0.5% F·S |
|
量 程 |
0～10 mH2O…300 mH2O |
|
长期稳定性 |
0.5%F·S/年 |
|
过载能力 |
2X F·S |
|
负载能力 |
(U-9)/0.02（Ω） |
|
温度特性 |
|
|
补偿温度 |
0～70℃ |
|
工作温度 |
-10～80℃ |
|
温度漂移 |
零位： 0.05%F.S/℃ |
|
满量程：0.05%F.S/℃ |
|
|
存贮温度 |
-40～125℃ |
|
电气特性 |
|
|
供电电压 |
DC9～30V （典型24V） |
|
电源保护 |
防反接、过电压保护 |
|
输出方式 |
两线制4～20mA |
|
结构特性 |
|
|
测量介质 |
与不锈钢、氟橡胶、聚乙烯兼容 |
|
压力接口 |
不锈钢保护帽或G1/2、M20*1.5外螺纹 |
|
壳体材质 |
不锈钢1Cr18Ni9Ti、316L可选 |
|
电缆材质 |
PE |
|
环境特性 |
|
|
防护等级 |
IP68 |
|
防爆等级 |
ExiaⅡC T6 |
|
绝 缘 |
100MΩ@50V |
|
振 动 |
20g, 20～5000Hz |
|
冲 击 |
20g, 11ms |
电气连接
两线制4～20mA电流环接口，采用DC24V电源供电，红线接电源正极、蓝线接电源负极，屏蔽层接大地。
|
序号 |
线色 |
定义 |
|
1 |
红 |
DC12-24V+ |
|
2 |
蓝 |
4～20mA输出（GND） |
典型应用
图1 4～20mA应用
机械结构（尺寸单位:mm）
选型指南
|
|
智能液位变送器 |
|||||
|
|
量程 |
0～300 mH2O |
||||
|
[0~X] mH2O L |
X-液位量程，L-电缆长度 |
|||||
|
|
代码 |
输出信号 |
||||
|
C1 |
4～20mA |
|||||
|
|
代码 |
结构件材质 |
||||
|
壳体 |
膜片 |
过程连接 |
||||
|
S1 |
不锈钢 |
316L |
不锈钢 |
|||
|
S2 |
316L |
316L |
316L |
|||
|
S3 |
316L |
钽 |
316L |
|||
|
|
|
|
|
代码 |
其它参数 |
|
|
M1 |
端面密封M20*1.5外 |
|||||
|
M2 |
水线密封M20*1.5外 |
|||||
|
G2 |
G1/2外螺纹 |
|||||
|
FL |
固定法兰 |
|||||
|
LM |
限流保护 |
|||||
|
|
[0～10] mH2O 6 |
C1 |
S2 |
FL |
完整型号示例 |
|
3.4.
气管及保护管的固定安装及检查点的设置
a) 保护管可采用DN25以上的镀锌管、PVC管、金属波纹管。
b) 保护管必须沿路固定，可采用开槽掩埋、管箍固定或水泥封包的方式。
c) 保护管的折弯处建议采用DN25以上的金属波纹管，使折弯处尽量平滑过渡，确保气管
不会折损。
d) 设置检查点：当气管长度比较长时，需要设置气管检查点，以检查气管是否有老化或
破损现象。可以非常方便地采用柔性的金属波纹管来进行设置检查点。
